Cos'è un sigillo per cavo a 12 pin per connettore elettrico e come protegge i collegamenti elettrici?

Che cos'è un sigillo per cavo a 12 pin per connettore elettrico?

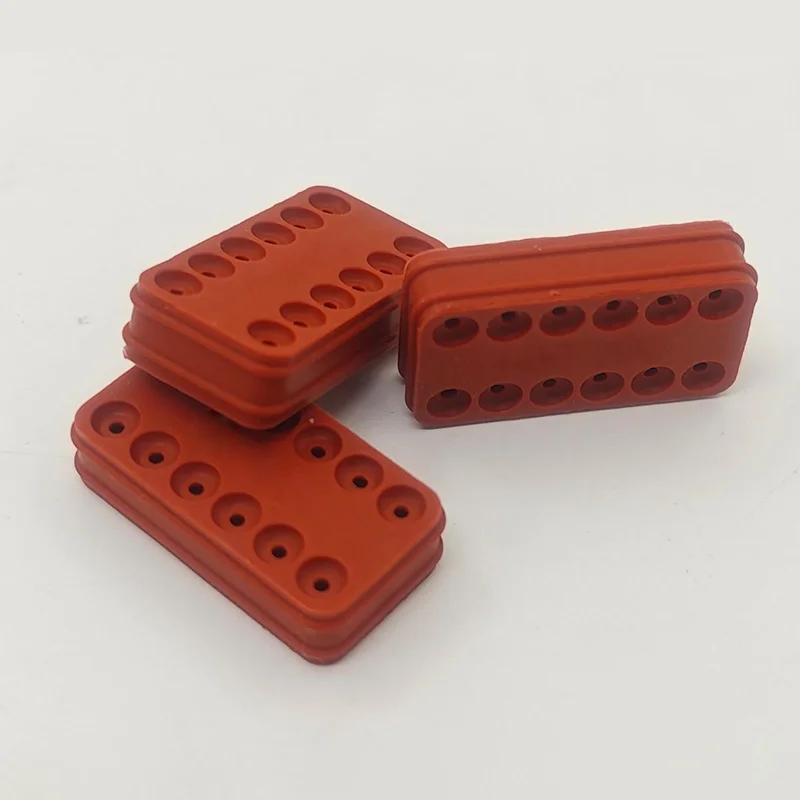

A Sigillo filo a 12 pin per connettore elettricoè un componente di tenuta progettato per un connettore elettrico contenente dodici posizioni di connessione individuali. Il suo scopo principale è sigillare l'area in cui i cavi passano nell'alloggiamento del connettore, aiutando a impedire che sostanze indesiderate raggiungano i terminali interni.

A differenza dell'alloggiamento stesso del connettore, la guarnizione del filo è normalmente un componente elastomerico relativamente piccolo. Le sue prestazioni dipendono fortemente dalla precisione dimensionale, dalle caratteristiche del materiale, dalla compatibilità del diametro del filo, dalla compressione e dalla geometria della cavità del connettore.

Nelle applicazioni pratiche, la guarnizione funziona insieme all'alloggiamento del connettore, ai terminali, ai fili, ai meccanismi di bloccaggio e ad altri elementi di tenuta. Un sistema di tenuta completo quindi non può essere valutato solo dal componente in gomma. Il sigillo del filo deve corrispondere accuratamente al design del connettore e alle dimensioni del cavo.

Per i sistemi elettrici multipolare, sigillare ciascun punto di ingresso del cavo è particolarmente importante perché una piccola apertura attorno a un cavo può diventare un percorso di ingresso per umidità, polvere, olio o altri contaminanti. Nel corso del tempo, la contaminazione può contribuire alla corrosione, a prestazioni elettriche instabili, a problemi di isolamento o al guasto prematuro dei componenti.

Come è strutturato un sigillo a filo a 12 pin?

Una tipica soluzione di sigillatura del connettore a 12 pin può contenere più aree di sigillatura corrispondenti alle singole cavità del filo. A seconda del design del connettore, la guarnizione può essere prodotta come guarnizione a filo singolo, componente di tenuta a cavità multiple o altra configurazione specializzata.

L'area di tenuta normalmente si basa sull'interferenza controllata tra l'elastomero e i componenti del connettore circostante. Quando il filo è inserito correttamente, il labbro di tenuta o la superficie di tenuta viene compressa attorno alla guaina del filo pur rimanendo saldamente posizionata all'interno della cavità del connettore.

I fattori strutturali più importanti di solito includono:

• Diametro interno:Deve corrispondere strettamente al diametro del filo o del cavo applicabile.
• Diametro esterno:Deve adattarsi alla cavità del connettore senza deformazioni eccessive.
• Labbra di tenuta:Fornire un contatto controllato attorno alla superficie del filo.
• Funzionalità di conservazione:Aiuta a mantenere la guarnizione correttamente posizionata durante il montaggio.
• Spessore del materiale:Influenza la compressione, la flessibilità e il comportamento di tenuta a lungo termine.
• Geometria complessiva:Deve corrispondere all'alloggiamento del connettore e alla configurazione del terminale.

Poiché piccole deviazioni dimensionali possono influire sulle prestazioni di tenuta, lo stampaggio di precisione e un controllo di qualità coerente sono importanti per le applicazioni di produzione.

Cosa fa un sigillo per filo a 12 pin?

La funzione principale è creare una barriera ambientale attorno al punto di ingresso del cavo. Tuttavia, il suo valore pratico va oltre la semplice impermeabilizzazione.

Il livello di protezione effettivo dipende dal sistema completo del connettore, compreso il design dell'alloggiamento, le condizioni di accoppiamento, le dimensioni dei cavi, il materiale delle guarnizioni, la qualità dell'assemblaggio e i requisiti di test. Pertanto, una tenuta non dovrebbe mai essere specificata indipendentemente dal sistema di connettori previsto.

Quali materiali sono comunemente usati?

La scelta del materiale è una delle decisioni più importanti quando si sviluppa o si acquista un sigillo a filo. Diversi ambienti elettrici espongono i componenti di tenuta a diverse combinazioni di temperatura, umidità, oli, sostanze chimiche, vibrazioni e stress meccanico.

La gomma siliconica viene spesso presa in considerazione per la sigillatura dei connettori elettrici perché la sua flessibilità le consente di adattarsi alle guaine dei cavi mantenendo il contatto di tenuta nonostante le variazioni di temperatura. Tuttavia, il materiale corretto dovrebbe essere sempre selezionato in base all'ambiente operativo effettivo anziché scegliere semplicemente l'opzione più comunemente utilizzata.

Cosa dovrebbe essere considerato quando se ne seleziona uno?

La scelta di un sigillo per cavo a 12 pin implica molto più che la semplice corrispondenza del numero di posizioni del connettore. Acquirenti e ingegneri devono confermare i requisiti dimensionali e ambientali completi prima di effettuare un ordine di produzione.

1. Diametro del filo
   Confermare il diametro esterno effettivo dell'isolamento del filo. Una guarnizione progettata per un diametro significativamente diverso può creare una compressione insufficiente o una forza di assemblaggio eccessiva.
2. Dimensioni della cavità del connettore
   La geometria esterna della guarnizione deve corrispondere accuratamente alla cavità del connettore.
3. Materiale in gomma
   Seleziona il composto in base a temperatura, umidità, sostanze chimiche, oli, esposizione ai raggi UV e altri fattori ambientali.
4. Durezza
   La durezza della gomma influisce sulla forza di inserimento, sulla compressione, sulla flessibilità e sul contatto di tenuta.
5. Intervallo di temperatura
   Le temperature operative minime e massime previste dovrebbero essere definite prima dell'approvazione del materiale.
6. Requisito di tutela ambientale
   Determinare il livello di protezione ambientale richiesto per l'assemblaggio completo del connettore.
7. Processo di assemblaggio
   L'inserimento manuale, l'assemblaggio automatizzato del cablaggio, la crimpatura dei terminali e l'accoppiamento dei connettori possono imporre requisiti diversi alla tenuta.
8. Volume di produzione
   I progetti ad alto volume possono giustificare attrezzature dedicate e processi di stampaggio ottimizzati, mentre le applicazioni a basso volume possono richiedere strategie di sviluppo diverse.

Dove vengono utilizzati i sigilli a filo a 12 pin?

Una configurazione di tenuta a 12 pin può essere utilizzata ovunque sia necessario che più circuiti elettrici passino attraverso un connettore mantenendo la protezione ambientale.

• Cablaggi automobilistici:Vani motore, elettronica della carrozzeria, sistemi di illuminazione, sensori, moduli di controllo e altri sistemi elettrici del veicolo.
• Veicoli elettrici:Interfacce elettriche, sensori, sistemi di controllo e apparecchiature elettriche ausiliarie selezionate a bassa tensione.
• Attrezzature industriali:Macchinari, sistemi di automazione, armadi di controllo, sensori, motori e apparecchiature mobili.
• Macchine agricole:Apparecchiature esposte a fango, pioggia, polvere, vibrazioni e sbalzi di temperatura.
• Macchine edili:Attrezzature pesanti che richiedono collegamenti elettrici durevoli in ambienti esterni impegnativi.
• Impianti elettrici esterni:Apparecchiature esposte a pioggia, polvere, umidità e condizioni ambientali variabili.
• Apparecchiature elettroniche specializzate:Applicazioni che richiedono cablaggio multicircuito compatto con tenuta ambientale.

L'applicazione esatta determina il materiale, le dimensioni, la struttura di tenuta e il metodo di convalida richiesti. Un componente adatto per un sistema di controllo interno protetto potrebbe non essere adatto per un vano motore esposto o una macchina esterna per carichi pesanti.

Come dovrebbe essere installato un sigillo a filo?

Una corretta installazione è fondamentale perché anche una guarnizione di alta qualità può perdere la sua efficacia se danneggiata, posizionata in modo errato o abbinata ad un filo non idoneo.

1. Ispezionare il sigillo:Verificare la presenza di tagli, crepe, deformazioni, bave, contaminazione o altri difetti visibili.
2. Conferma la compatibilità del cavo:Verificare che il diametro del filo corrisponda al campo di tenuta specificato.
3. Preparare il filo:Assicurarsi che la guaina del filo sia pulita e non danneggiata.
4. Posizionare correttamente la guarnizione:Assicurarsi che il componente di tenuta sia orientato in base al design del connettore.
5. Inserisci il terminale con attenzione:Evitare di strappare o far rotolare il labbro di tenuta durante l'inserimento del terminale.
6. Verifica la conservazione del terminale:Confermare che il terminale abbia raggiunto la posizione e il meccanismo di bloccaggio corretti.
7. Ispezionare l'assemblaggio finale:Controllare la posizione della guarnizione e le condizioni di accoppiamento del connettore prima del test.

Per la produzione automatizzata, è necessario valutare anche la compatibilità della tenuta con l'attrezzatura di inserimento, gli utensili, la velocità di assemblaggio e i requisiti di lubrificazione. Una forza di inserimento eccessiva può danneggiare la guarnizione o il filo, mentre una compressione insufficiente può ridurre la protezione ambientale.

Quali problemi può causare un sigillo scarsamente selezionato?

Molti problemi di tenuta dei connettori derivano da una mancata corrispondenza tra la tenuta e l'applicazione effettiva piuttosto che dal concetto stesso del sistema di tenuta.

Questi problemi dimostrano perché le decisioni di acquisto dovrebbero basarsi su specifiche tecniche complete piuttosto che solo sul prezzo o sull’aspetto.

In che modo la produzione personalizzata migliora la tenuta dei connettori?

I componenti di tenuta standard sono pratici quando le dimensioni del connettore e del filo corrispondono già a un progetto stabilito. Tuttavia, molti progetti OEM e industriali richiedono una geometria personalizzata a causa delle cavità speciali dei connettori, dei diametri insoliti dei cavi, dello spazio di installazione limitato o delle condizioni ambientali impegnative.

La produzione personalizzata consente di sviluppare il profilo di tenuta, le dimensioni, il materiale, la durezza, il colore e il processo di produzione in base all'applicazione del cliente.

Ad esempio, un progetto personalizzato di sigillatura del filo a 12 pin potrebbe richiedere:

• Diametri interni personalizzati per diverse specifiche di filo
• Geometria esterna speciale per un alloggiamento del connettore proprietario
• Differenti design dei labbri di tenuta
• Durezza specifica della gomma
• Colori personalizzati per l'identificazione del circuito
• Selezione del materiale in base alla temperatura o all'esposizione chimica
• Strumenti sviluppati da disegni, campioni o dati 3D
• Controllo dimensionale coerente per la produzione in grandi volumi

Zhejiang Guoming Gomma Technology Co., Ltd.può essere preso in considerazione quando si acquistano componenti di tenuta in gomma personalizzati per applicazioni di connettori elettrici. Per i progetti OEM, fornire informazioni tecniche complete all'inizio dello sviluppo può aiutare a ridurre i cicli di campionamento non necessari e migliorare la comunicazione tra il progettista del connettore, il produttore delle guarnizioni e il team di assemblaggio.

Cosa dovrebbero chiedere gli acquirenti a un produttore di sigilli a filo?

Prima di selezionare un fornitore, i team di acquisto dovrebbero stabilire una chiara checklist tecnica. Ciò aiuta a evitare che un componente che sembra corretto venga utilizzato in un'applicazione non adatta.

Per i programmi industriali e automobilistici, gli acquirenti dovrebbero anche considerare la coerenza della produzione, la tracciabilità, la comunicazione tecnica, la gestione degli strumenti, l’imballaggio, la capacità di consegna e la stabilità della fornitura a lungo termine.

Un rapporto affidabile con il fornitore dovrebbe estendersi oltre il primo campione. Le prestazioni a lungo termine dei connettori dipendono dal mantenimento di proprietà stabili dei materiali, precisione dimensionale e controlli di produzione su più lotti.

Domande frequenti

Considerazioni finali

A Sigillo filo a 12 pin per connettore elettricoè un piccolo componente con un ruolo importante nell'affidabilità di una connessione elettrica multicircuito. La sua efficacia dipende dall'interazione tra materiale, geometria, dimensione del filo, cavità del connettore, compressione, processo di assemblaggio e condizioni ambientali.

Per i team di ingegneri, il passo più importante è definire l'ambiente operativo completo prima di selezionare il materiale e le dimensioni della guarnizione. Per i team di acquisto, insieme al prezzo unitario dovrebbero essere considerati le capacità del fornitore, la coerenza della produzione, il supporto per la personalizzazione e il controllo di qualità.

Quando un componente standard non è in grado di soddisfare i requisiti, un sigillo a filo progettato dall'OEM può fornire un adattamento più preciso per il sistema di connettori. Lavorare direttamente su disegni tecnici, campioni o specifiche dimensionali può anche aiutare i produttori a sviluppare una soluzione di tenuta che sia meglio allineata con l'applicazione finale.
