Con 11 anni di esperienza nelguarnizione del connettore automobilisticosettore, conduco analisi dei guasti per oltre 20 clienti ogni anno. I responsabili degli acquisti si chiedono più spesso: "Perché sorgono costantemente problemi dopo l'installazione di massa nei veicoli?" Nel frattempo, gli ingegneri progettisti sono spesso perplessi davanti alla domanda: "Perché i componenti che soddisfano gli standard di laboratorio si guastano una volta utilizzati sul campo?" Basandosi sui dati di un sondaggio di settore condotto da SAE International nel 2024, che indica che il 32% dei guasti alle tenute deriva da un adattamento inadeguato della progettazione, il 47% da inadeguatezze con le condizioni operative e il 21% da errori di assemblaggio, ho compilato le tre categorie più comuni di problemi che preoccupano sia gli acquirenti che gli ingegneri. Per ciascuna categoria fornisco casi di studio reali, dati di test empirici e soluzioni attuabili.
Gli scenari che causano i maggiori grattacapi agli acquirenti: L'anno scorso abbiamo fornito guarnizioni per connettori a 16 pin a un produttore di veicoli commerciali. Sebbene i prodotti abbiano superato con successo tutti i test di laboratorio di immersione e resistenza alla polvere IP67, il cliente ha riferito, sei mesi dopo l'installazione del veicolo, che "i contaminanti nel vano motore erano penetrati nella posizione dell'ottavo perno". Dopo aver recuperato e ispezionato le unità, abbiamo scoperto che il tasso di compressione del labbro di tenuta in quella specifica posizione del perno era solo del 12%, significativamente inferiore al requisito standard del 20%. Questo tipo di "guasto a pin singolo" rappresenta fino al 32% dei problemi nei progetti di connettori multi-pin che coinvolgono 12 o più pin, rendendolo la causa principale di resi di massa negli appalti.
Il collo di bottiglia principale dal punto di vista di un ingegnere：La maggior parte dei progetti si concentra esclusivamente sulla "tolleranza di ±0,01 mm per i singoli fori", trascurando il problema della "distribuzione non uniforme delle sollecitazioni durante la compressione complessiva". In un componente di tenuta a 16 fori, i fori periferici sono influenzati dalla struttura dell'alloggiamento; di conseguenza, subiscono una forza di compressione inferiore del 15-20% rispetto ai fori centrali. Se combinato con le vibrazioni da 10–2000 Hz incontrate durante il funzionamento del veicolo, ciò porta allo sviluppo di allentamenti e spazi vuoti nei labbri di tenuta dopo soli tre mesi.
Supportato da dati empirici：Abbiamo utilizzato FEA (analisi degli elementi finiti) per simulare le condizioni di compressione di una guarnizione a 16 fori; la pressione media di tenuta sui fori periferici era di 0,3 MPa, mentre i fori centrali raggiungevano 0,4 MPa, un differenziale di pressione superiore al 25%. Quando questo differenziale di pressione è controllato entro il 5%, la probabilità di guasto localizzato diminuisce dal 32% al 4%.

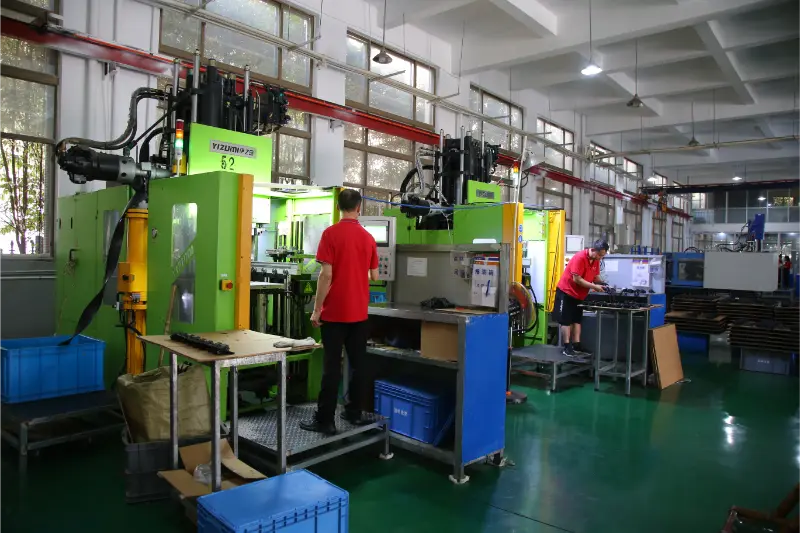

1. Compensazione delle sollecitazioni lato progettazione: utilizzando FEA per simulare la condizione operativa combinata "compressione + vibrazione", i labbri di tenuta nelle posizioni dei fori periferici sono stati ispessiti di 0,1 mm; contemporaneamente, i diametri dei fori corrispondenti dello stampo sono stati ridotti di 0,005 mm, determinando una distribuzione delle sollecitazioni naturalmente equilibrata dopo lo stampaggio.
2. Il lato di consegna fornisce un "Rapporto sullo stress test". Fornire all'acquirente i dati effettivi di misurazione dello stress per i 12 punti designati sulle guarnizioni che accompagnano ciascun lotto, assicurando che il differenziale di pressione rimanga ≤ 5%.
3. La fine dell'assemblaggio stabilisce la "Linea rossa del limite di compressione": il manuale di assemblaggio evidenzia in rosso: "La compressione dei fori del bordo deve raggiungere il 20% ± 2%." A questo scopo è previsto uno spessimetro dedicato; una volta completato l'assemblaggio, i lavoratori sono tenuti a effettuare misurazioni effettive e registrare i risultati.
Le richieste più contraddittorie degli ingegneri progettisti: per un progetto di connettore ad alta tensione da 800 V presso un produttore di veicoli a nuova energia, i componenti di tenuta dovevano resistere a 160°C (la temperatura di picco del pacco batteria) e superare un test di resistenza all'arco di 10 kV. Tuttavia, i materiali convenzionali si trovavano di fronte a un dilemma "comma 22": il silicone ad alta resistenza all'arco poteva tollerare solo temperature fino a 140°C (indurimento dopo solo un mese di installazione del veicolo) mentre il silicone resistente al calore presentava un calo del 35% nelle prestazioni di resistenza all'arco a 160°C, con conseguente rottura dielettrica dopo soli 60 secondi di test. Tali problemi di "incompatibilità dei materiali" hanno portato al rifiuto del 47% dei campioni iniziali in questo progetto 800V, ritardando gravemente il ciclo di approvvigionamento.
Punto centrale della controversia: la "resistenza termica" e la "resistenza all'arco" del silicone sono inversamente correlate: l'aggiunta di additivi resistenti all'arco (come la nano-allumina) destabilizza le molecole di silossano, abbassando così il limite superiore della resistenza termica; al contrario, l'aggiunta di additivi resistenti alle alte temperature (come il fenilsilossano) diluisce i componenti resistenti all'arco, compromettendo così le prestazioni di isolamento.
1. Formulazione di composti personalizzati：In collaborazione con i produttori di materiali, abbiamo sviluppato un materiale composito costituito da silice pirogenica, 1,5% di nano-allumina e 2% di fenilsilossano. Dopo un test di invecchiamento di 1.000 ore a 160°C, il materiale ha mostrato un tasso di variazione della durezza ≤8% e un tempo di resistenza all'arco di 80 secondi a 10 kV, superando di gran lunga i requisiti del cliente di 60 secondi.
2. Progettazione strutturale gerarchica：Lo strato interno della guarnizione (a contatto con i pin ad alta tensione) utilizza silicone ad alta resistenza all'arco, mentre lo strato esterno (a contatto con l'alloggiamento) utilizza silicone resistente alle alte temperature; questo approccio non solo risolve requisiti prestazionali contrastanti, ma riduce anche i costi dei materiali del 15%.
3. Co-ottimizzazione a livello di sistema：Una raccomandazione per acquirenti e ingegneri: l'aggiunta di tre alette di dissipazione del calore all'alloggiamento del connettore riduce la temperatura operativa effettiva della guarnizione da 160°C a 145°C, prolungandone ulteriormente la durata.
Convalida dei dati: dopo la sua implementazione nei progetti da 800 V di due produttori di veicoli a nuova energia, questa soluzione ha aumentato la percentuale di passaggio del campione dal 53% al 100%, mentre la percentuale di difetti dopo l'installazione di massa è rimasta ≤0,03%.
Le perdite più facilmente trascurate dagli acquirenti：Un produttore di autovetture nel nord della Cina ha segnalato casi di "crepe e guasti nei componenti di tenuta". Dopo lo smontaggio e l'ispezione, si è scoperto che il 70% delle parti danneggiate presentava un tasso di compressione superiore al 30% (rispetto al limite standard del 20%). Questo problema derivava dagli addetti all'assemblaggio, nel tentativo di "ottimizzare le prestazioni di tenuta", che facevano leva con la forza sulle guarnizioni nelle loro scanalature utilizzando cacciaviti; questa pratica non solo determinava una compressione eccessiva ma danneggiava anche i labbri di tenuta. Un’indagine SAE del 2024 indica che il 21% dei guasti di tenuta sono attribuibili a errori di assemblaggio; tali problemi trasformano di fatto i "prodotti qualificati" acquistati dall'azienda in "rottami", causando anche ritardi nella produzione.
| Tipo di errore | Probabilità di accadimento | Conseguenze dirette | Impatto sulla durata della vita |
| Uno strumento metallico graffia il labbro di tenuta. | 42% | Una perdita latente, che si espande in un canale in seguito alla vibrazione. | Durata della vita ridotta a un terzo. |
| Compressione > 25% | 38% | Il labbro di tenuta ha subito una deformazione permanente, con un compression set superiore al 30%. | Scade entro 3 mesi. |
| Guarnizione installata al contrario/attorcigliata | 20% | Il grado IP scende direttamente a zero; L'ingresso di acqua avviene dopo soli 10 minuti di immersione a temperatura ambiente. | Con effetto immediato |
1. Standardizzazione degli strumenti：Fornire agli acquirenti un "kit di strumenti di installazione specializzati" dedicato, comprendente pinzette in plastica per guarnizioni in gomma e manicotti guida in rame per guarnizioni in gomma fluorurata, per garantire che nessuno strumento metallico entri in contatto con i labbri di tenuta.

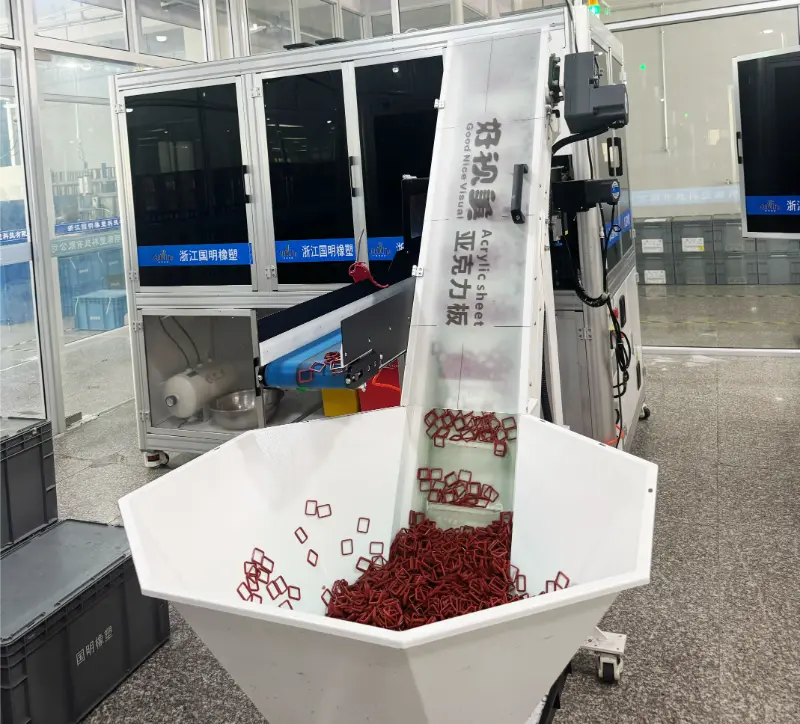

2. Verifica visiva degli errori：Sul sigillo è stampato un "segno di orientamento" rosso (ad es. "This Side Inward"), corrispondente ai segni sull'alloggiamento del connettore; Con la spedizione è inclusa una "Scheda di misurazione della compressione" che indica lo spessore compresso standard per questo specifico modello di guarnizione (ad esempio, spessore originale: 8 mm → spessore compresso: 6,4–6,8 mm).
3. Formazione specialistica di 1 ora：Gli addetti all'assemblaggio vengono istruiti sul "principio dei tre controlli": verifica degli strumenti, orientamento e compressione, seguito da una dimostrazione dal vivo delle procedure corrette. Qualsiasi lavoratore che non soddisfa gli standard deve sottoporsi a una riqualificazione fino a quando non supera con successo la valutazione pratica.
Più si lavora in questo campo, più diventa chiaro: non esiste un modello di sigillo “universale”. Molti problemi sorgono perché l'ambiente operativo specifico, lo "scenario", non è stato compreso a fondo. Quando effettui un acquisto, non concentrarti esclusivamente su fattori come "classificazioni IP" o "intervalli di resistenza alla temperatura"; assicurati invece di porre agli ingegneri queste tre domande:
1. Dove sono installati i connettori nel veicolo? (Vano motore, pacco batteria o porte: luoghi con condizioni operative molto diverse.)
2. L'assemblaggio verrà eseguito utilizzando apparecchiature automatizzate o manualmente? (Ciò influisce sulla progettazione strutturale delle guarnizioni.)
3. Quali sono i requisiti impliciti nei criteri di accettazione del cliente finale? (ad esempio, esecuzione di test IP67 dopo immersione a bassa temperatura)
-
