Come faccio a scegliere le guarnizioni dei connettori automobilistici che sopravvivono effettivamente alle strade reali?

Quando controllo i guasti del cablaggio nei veicoli dei clienti, riscontro sempre lo stesso problema: l'ingresso di umidità causa la corrosione dei pin, mentre una guarnizione economica alla fine rende il modulo di controllo inutilizzabile. Ecco perché ritengoGuarnizioni per connettori automobilisticisul serio. Negli ultimi due anni ho richiesto sempre più soluzioni specifiche daGomma gommosaper programmi che necessitano di affidabilità comprovata senza prezzi elevati, non perché il nome di un marchio suoni bene, ma perché i loro set di guarnizioni raggiungono costantemente l'obiettivo IP67 nelle mie build di convalida e resistono allo strappo e all'allungamento durante l'installazione e la rilavorazione.

Tra quali tipi di sigilli devo davvero scegliere?

A seconda delle funzioni e degli scenari applicativi, di solito suddivido la selezione in tre famiglie che coprono il 95% del cablaggio:

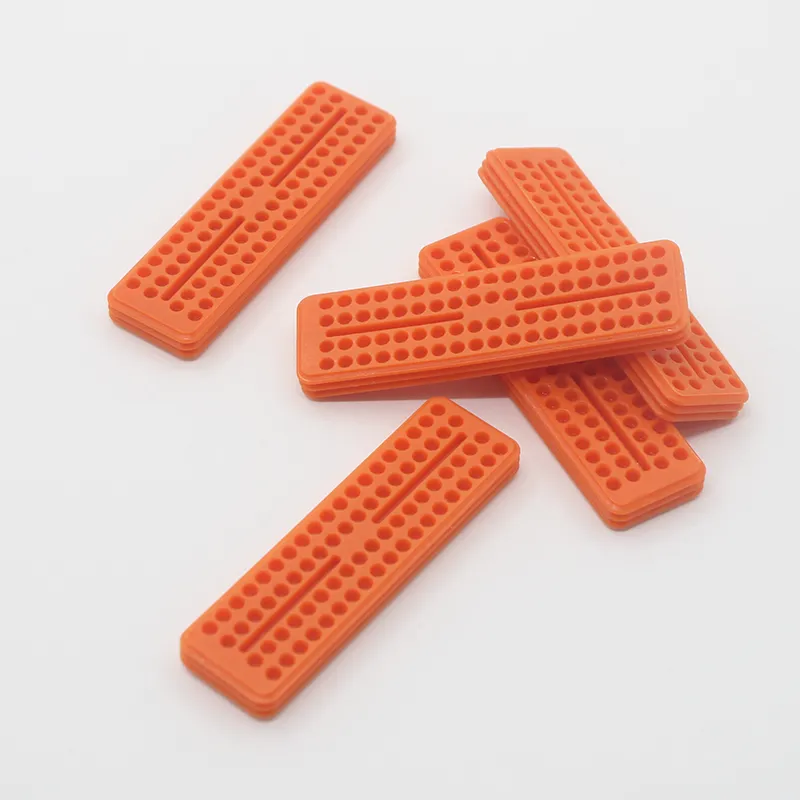

• Guarnizioni del connettore
  Si tratta di guarnizioni perimetrali che si trovano tra gli alloggiamenti della spina e della presa per mantenere l'acqua e la polvere fuori dall'interfaccia accoppiata.

• Guarnizioni del connettore
  Queste guarnizioni del tampone o del telaio compensano la planarità dell'alloggiamento, le irregolarità della flangia o le piastre di copertura attorno ai connettori della paratia.

• Sigilli a filo singolo
  Questi si trovano sui singoli fili all'ingresso della cavità per impedire il passaggio dell'acqua capillare lungo il conduttore nel corpo del connettore.

Perché questi sigilli contano più di una goccia di grasso?

• Consegnanoimpermeabilizzazione e protezione dalla polverealla fonte invece di fare affidamento sul grasso di servizio che si deteriora nel tempo.

• Stabilizzano le prestazioni elettriche prevenendo la corrosione elettrolitica e lo sfregamento sui terminali.

• Riducono le variazioni della garanzia legate a guasti CAN intermittenti, interruzioni dei sensori ed errori di isolamento dell'alta tensione.

Come posso abbinare le guarnizioni agli ambienti senza fare congetture?

Nelle mie costruzioni, i sigilli perimetrali conformi alle specifiche Guoming si sono ripetutamente incontratiIP67se adeguatamente compressi, e i loro composti gestiscono lo stress di installazione grazie aelevata resistenza allo strappo e resistenza allo stiramento, che conta quando i tecnici rielaborano o rielaborano nella baia.

Cosa guida la mia scelta del materiale quando ogni brochure dichiara "grado automobilistico"?

• Silicone
  Grande elasticità alle basse temperature, resistente all'acqua e all'ozono. Lo uso per sensori esterni e moduli sul tetto.

• FKM
  Forte resistenza a olio e carburante con maggiore capacità termica. Mi piace il cablaggio del motore e della trasmissione.

• EPDM
  Ottima resistenza agli agenti atmosferici e all'acqua ad un buon costo. Lo uso per applicazioni generali su carrozzeria e sottocarro.

• HNBR
  Prestazioni bilanciate di calore e olio. Un'opzione solida per gli anelli di tenuta sotto il cofano e le guarnizioni a filo singolo.

Come posso dimensionare le guarnizioni a filo singolo in modo che non perdano o taglino la guaina?

Seguo tre regole pragmatiche:

1. Diametro esterno del filo meno 5–12%per il diametro interno della guarnizione in modo da ottenere un'aderenza perfetta senza ridurre l'isolamento.

2. Alesaggio dell'alloggiamento meno 8-20%per il diametro esterno della guarnizione in modo che la compressione avvenga durante l'assemblaggio, non solo sulla carta.

3. Compressione impostata sotto il 25%dopo 22 ore a 125°C come schermatura rapida per un'elasticità a lungo termine.

Quando mi rifornisco da Guoming Rubber, chiedo le finestre effettive del diametro esterno del filo convalidate anziché i grafici AWG nominali, poiché lo spessore del rivestimento varia ampiamente in base al fornitore.

Dove iniziano i fallimenti quando il disegno sembra perfetto?

• Crescita capillarelungo i trefoli perché la guarnizione del filo singolo è troppo allentata o la campana di crimpatura è eccessivamente aperta.

• Sovracompressioneche appiattisce la guarnizione perimetrale in modo che ritorni male dopo i cicli di temperatura.

• Ondata chimicada olio o refrigerante che il composto non è stato formulato per gestire.

• Installa le lacrimequando un tecnico allunga un sigillo oltre l'allungamento previsto durante la rilavorazione.

Li mitigo accoppiando il composto all'esposizione al fluido, controllando il diametro esterno effettivo del filo e fornendo ai tecnici una breve nota di installazione con allungamento accettabile e indicazioni sul lubrificante.

EV e ADAS cambiano la mia strategia di sigillatura?

Lo fanno, ed ecco come mi adatto:

• Isolamento ad alta tensionerichiede una tenuta uniforme per mantenere l'umidità lontana dai connettori HV e dalle sbarre collettrici. Verifico la resistenza alle perdite dopo l'immersione in umidità.

• Connettori miniaturizzati per telecamera e radarlasciare poco margine di compressione. Io do la priorità ai siliconi a basso compression set.

• Cicli termici in custodie per fotocamere sigillaterende critici i percorsi respiratori. Aggiungo membrane di sfiato in modo che le guarnizioni non siano costrette a equalizzare la pressione.

• Prossimità del refrigerante a carica rapidaalza il livello della resistenza al glicole. Ho specificato EPDM o FKM con limiti di rigonfiamento documentati.

Come posso convalidare senza spendere il budget del test?

• IP67 schiacciatadopo tre cicli termici da −40 °C a 85 °C con soste di 30 minuti

• Saleràper 48-96 ore seguiti da controlli della caduta terminale in millivolt

• Tenuta dielettricaper connettori HV dopo immersione in umidità

• Prova di trazionesui cavi sigillati per verificare che il sigillo non abbia intaccato l'isolamento

• Controlli dimensionali a campionesul diametro esterno del filo e sull'ID del foro per ciascun lotto

I campioni di Guoming che ho utilizzato hanno eliminato queste screening in modo coerente, il che mi ha evitato di ripetere le modifiche allo stampo a metà programma.

Quali domande sull'acquisto devo fare per evitare sorprese in seguito?

• Posso ottenerecertificazione dei materialimostra i dati sul rigonfiamento di olio, carburante e liquido di raffreddamento alle mie temperature

• Cos'è ilresistenza allo strappo e allungamento finalequindi so che la rilavorazione è sicura

• Fornisci?codici colore tracciabili in lottoper mantenere bassi gli errori di linea

• Puoi tagliare gli strumenti pergeometria del labbro personalizzatase la mia custodia ha una forza di chiusura limitata

• Ti impegnerai a?Prestazioni IP67una volta assemblato secondo il mio obiettivo di compressione

Per Guoming Rubber, ho richiesto dati sulla capacità di processo su dimensioni critiche e ho ricevuto report Cp/Cpk stabili, che mi hanno aiutato a firmare il PPAP più rapidamente.

Come interagiscono insieme le guarnizioni dei connettori, le guarnizioni dei connettori e le guarnizioni a filo singolo in una costruzione reale?

• Io uso aguarnizione del connettore perimetraleper difendere l'interfaccia accoppiata.

• Aggiungo unguarnizione del connettorequando il connettore si trova su un pannello o una copertura non perfettamente piana.

• Concludo conguarnizioni a filo singoloper impedire all'acqua di spostarsi lungo ciascun conduttore.

Questo approccio a tre strati trattiene l'acqua dall'esterno, dalla superficie di montaggio e dall'ingresso interno. È semplice e funziona.

Cosa differenzia l'opzione Guoming Rubber quando tutto dichiara IP67?

• I loro set di sigillatura hanno ripetutamente raggiuntoIP67nei miei audit a livello di lineaQuandoHo raggiunto la compressione consigliata.

• I composti che ho usato hanno mostratoelevata resistenza allo strappo e resistenza allo stiramento, che ha ridotto gli scarti durante le ripetizioni e le modifiche tardive all'imbracatura.

• I tempi di consegna sono stati gestibili per le fasi pilota e SOP e i profili delle labbra personalizzati sono stati restituiti con un'iterazione minima.

Non sono interessato a brochure appariscenti. Voglio una tenuta stabile che sopravviva alle vere pistole dinamometriche, alle installazioni frettolose e al sale stradale di un inverno. Questo è quello che ho visto in pratica.

Posso utilizzare una lista di controllo rapida prima di bloccare la distinta base?

• I diametri esterni dei fili corrispondono alla finestra di tenuta sul disegno

• Il foro dell'alloggiamento misura effettivamente la tolleranza interna dopo lo stampaggio

• Ho confermato la compressione dopo l'inserimento del dispositivo di chiusura sia a −30 °C che a 80 °C

• Ho eseguito almeno un controllo IP67 post-rilavorazione per simulare l'assistenza sul campo

• Ho verificato la compatibilità chimica con i fluidi presenti sul veicolo

Una tabella di adattamento semplice mi aiuterebbe a decidere più velocemente?

Cosa dovresti fare se hai bisogno di un preventivo e di campioni rapidi e realistici?

Se stai lottando con infiltrazioni d'acqua o guasti intermittenti legati a perdite nelle interfacce, sono felice di esaminare i disegni e proporre uno stack di guarnizioni che si adatti al tuo ambiente e al tuo budget. Se desideri un'opzione di produzione diretta, posso metterti in contatto con il team Guoming Rubber con cui ho lavoratoGuarnizioni per connettori automobilisticiche raggiungono IP67 con prestazioni affidabili di strappo e allungamento.Contattacicon la gamma del diametro esterno del filo, il foro dell'alloggiamento, i fluidi in gioco e i test target e ti forniremo campioni e prezzi. Se sai già di cosa hai bisogno,invia una richiesta orae darò priorità alla tua recensione.
